Комплект крепления РЛНД к опоре

С нами выгодно сотрудничать по нескольким причинам:

  1. Собственное производство комплектующих для монтажа, обслуживания;
  2. Наша продукция полностью соответствует требованиям ГОСТ ;
  3. Быстрые сроки изготовления металлоконструкций;
  4. Индивидуальные заказы под потребности наших клиентов;
  5. Осуществляем доставку.

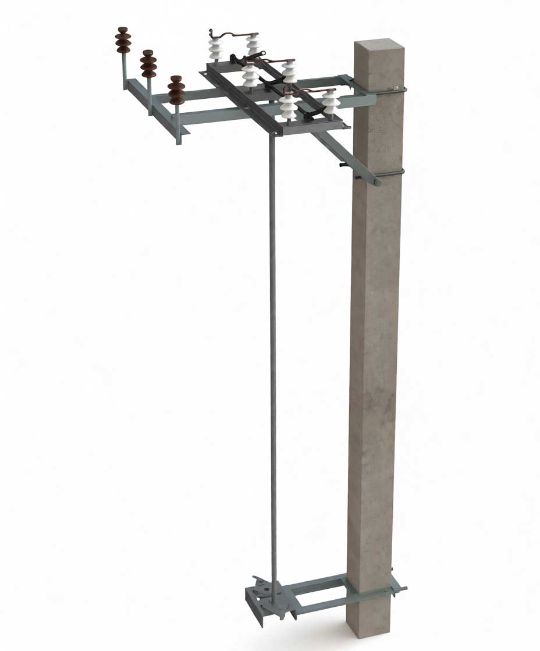

Установка разъединителя 10кВ на опоре

Описание

Комплект крепления РЛНД на опоре используется для установки разъединителя 10 кВ и ручного привода на железобетонной стойке.

Привод соединяется управляющими валами с разъединителем и имеет 3 положения: главные ножи включены, главные ножи отключены и линия заземлена.

Характеристики:

  • Марка : Крепление РЛНД.
  • Вес: 72кг.
  • Условия хранения: склад.
  • Напряжение: 10 кВ.

Установка крепления разъединителя РЛНД на опору
Монтаж проводится по следующей схеме:
Устанавливается кронштейн РА1 на стойку. Он должен находиться на 1,5-2 метра ниже от ее верхушки.
Металлоконструкция фиксируется на РА1 четырьмя болтами.
РЛНД закрепляется на стойке двумя хомутами.
Вниз по столбу закрепляют РА3, РА5 и РА7. Одной стороной их подсоединяют к РА2, а другой подключают к высоковольтному разъединителю напряжением 10кВ.

состав комплекта

крепление РЛНД


Вал привода Ра 3


заземление ЗП

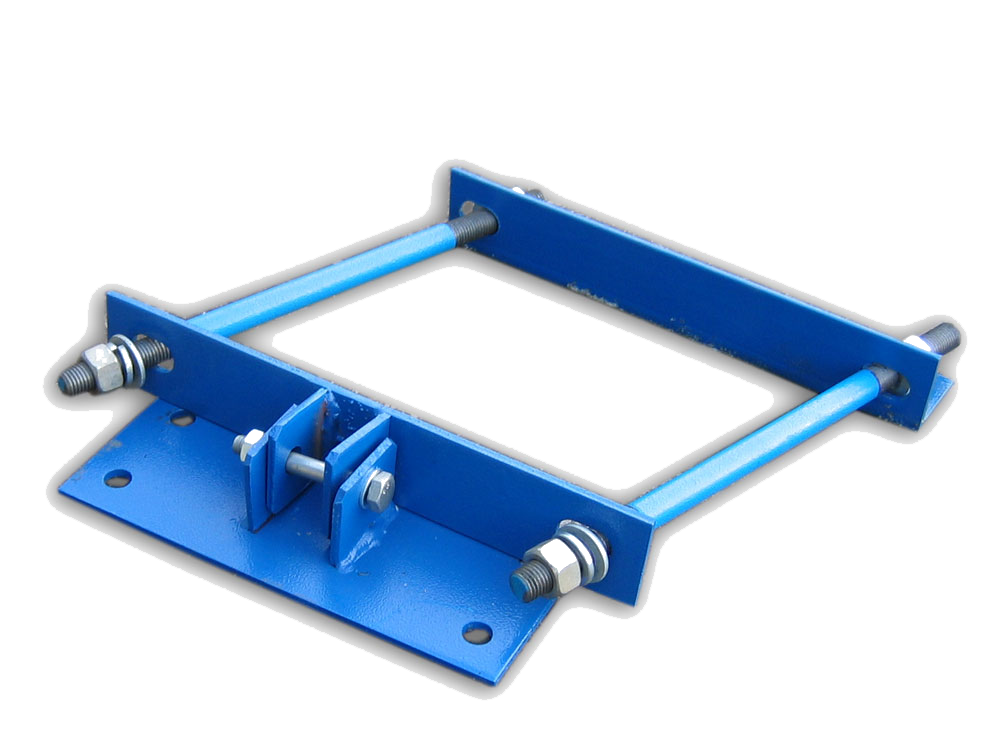

кронштейн крепления привода
